Hydraulic Components (Sub : Hydraulic Pump)

HYDRAULIC COMPONENT

Dalam dunia pertambangan, khususnya sektor alat berat sangat diperlukan pengetahuan tentang dasar-dasar komponen hidrolik (hydraulic components). Berikut akan kita bahas beberapa komponen utama dalam hydraulic system khususnya pompa hidrolik (hydraulic pump)

Hydraulic Pump

Hydraulic pump hanya berfungsi untuk menghasilan aliran fluida cair (tidak menghasilkan tekanan). Hydraulic pump merubah mechanical energy menjadi hydraulic energy. Tekanan akan timbul karena adanya hambatan pada aliran dapat berupa penyempitan saluran (orifice), sudut aliran, actuator dll. Hydraulic pump digerakan oleh engine, electric pump atau mekanisme putaran lainnya.

• Non Positive Displacement Pump :
• Centrifugal pump
• Positive Displacement Pump :
• Gear pump (hanya tipe fixed displacement pump)
• Vane pump (fixed atau variable type)
• Piston pump (fixed atau variable type)

Positive displacement pump memiliki clearance antar komponen yang lebih kecil sehingga memberikan efisiensi yang lebih besar

Gear pump

• External gear pump
• Internal gear pump
• Conjugate curve pump
• Crescent pump

Internal leakage yang terjadi pada hydraulic gear pump :

• Top clearance : keausan yang terjadi akibat gesekan antara permukaan ujung gear dengan permukaan internal housing pump
• Side clearance : keausan yang terjadi akibat gesekan antara sisi samping gear dengan permukaan side cover (housing)
• Backlash : keausan yang terjadi akibat gesekan pertautan antara drive gear dan driven gear

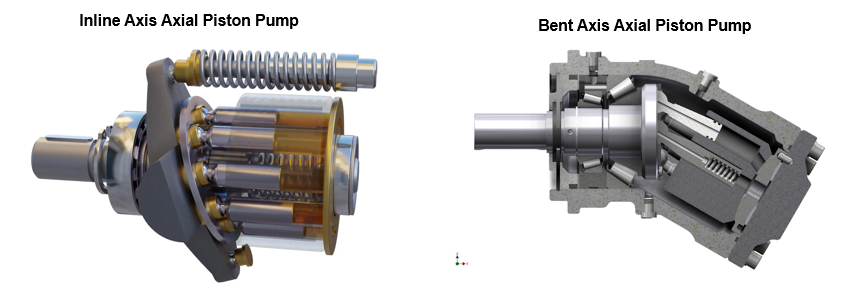

Piston pump

• Fixed displacement pump
• Variable displacement pump

Semakin besar sudut pompa (swash plate), semakin jauh pergerakan piston dan semakin besar aliran output pompa dalam satu putaran.

Main Pump pada gambar berikut terdiri dari :

• Front pump
• Rear pump
• Pilot pump

Pengaturan Swash-plate Front Pump dipengaruhi oleh aliran dari :

• Front pump
• Rear pump
• Negative control pressure (Pi1)
• PSV (proporsional solenoid valve)

Semakin besar sudut pompa (swash plate), semakin jauh pergerakan piston (displacement) dan semakin besar aliran output pompa dalam satu putaran.

EC210D L Volvo

Model code

K3V112DT - 1VJR - 9N2E - 1V

Pumps, standby pressure :

Green : Return, without pressure

Orange : Stand-by pressure

Pale red : Working pressure 60%

Pink : LS-pressure

1. Flow compensator
2. Pressure compensator
3. Control piston

Components :

1. Control piston
2. Spring
3. Yoke, pump
4. Adjusting screw, max. working hydraulics pressure
5. Spring
6. Pressure compensator spool
7. Adjusting screw, stand-by pressure
8. Spring
9. Flow compensator spool

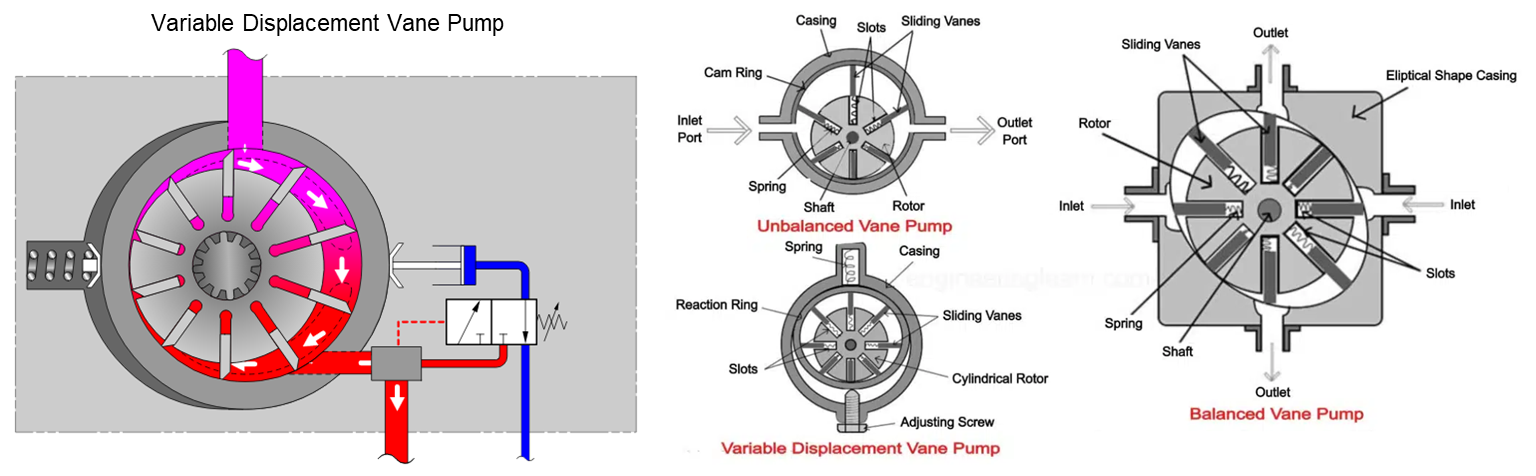

Vane pump

• Fixed displacement pump
• Balanced vane pump
• Unbalanced vane pump
• Variable displacement pump

Demikian pembahasan sekilas untuk hydraulic pump, untuk komponen control valve dan actuator akan dibahas terpisah.
