Transmission Control Back up Mode
Jika terjadi kesalahan electrik pada drive control FR atau gear lever maka kendaraan masih dapat di dioperasikan. Perintah perpindahan gear dilakukan dengan multifunction steering wheel button. Base module membaca perintah perpindahan gear, dievaluasi kemudian diteruskan ke instrument cluster. Intrument cluster meneruskan permintaan target gear melalui emergency shift K – line (Knot) ke GS control unit.

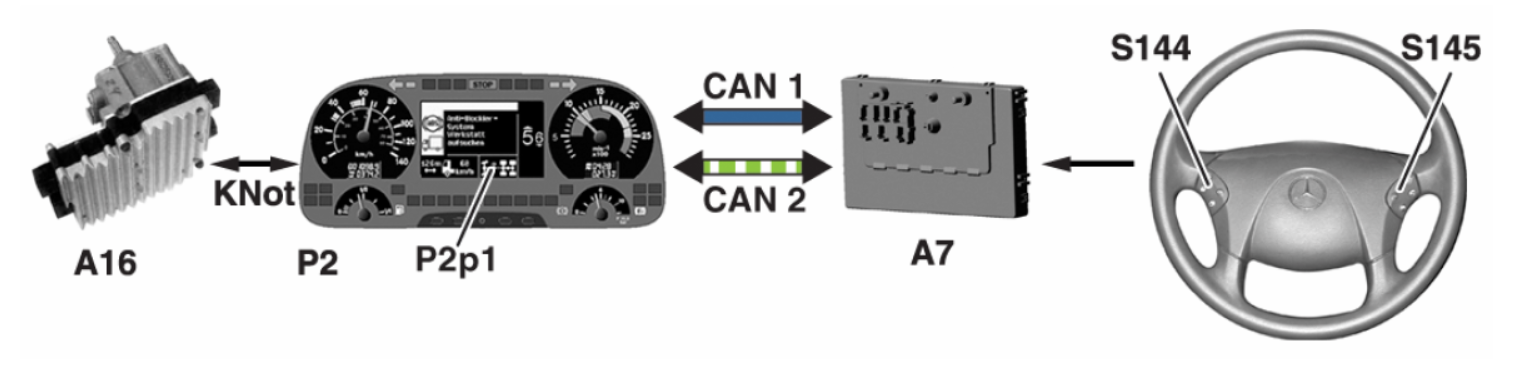

• A7 : Base Module (GM)
• A16 : Gear control (GS) control unit
• CAN1 : Vehicle CAN
• CAN2 : Interior CAN
• Knot : K-line for emergency running mode
• P2 : Instrument (INS)
• P2p1 : Driver information system (FIS) display
• S144 : Left multifunction steering wheel button group
• S145 : Multifunction steering wheel right button group

Enable Transmission control back up mode

• Kendaraan pada posisi diam dan parking brake diaktifkan, tekan tombol Forward Menu atau Backward pada multifunction steering wheel sampai Setting muncul pada display.
• Tekan tombol Plus atau Minus pada multifunction steering wheel highlight berada pada posisi Configuration.
• Tekan tombol Up atau Down pada multifunction steering wheel sampai Enable transmission control back up mode muncul pada display.

Select Gear

• Kendaraan pada posisi diam dan parking brake diaktifkan, tekan tombol Forward Menu atau Backward pada multifunction steering wheel sampai Transmission control back up mode muncul pada display.
• Tekan tombol Up atau Down pada multifunction steering wheel. INS akan menampilkan Please select gear pada display.

• Tekan tombol Plus atau Minus pada multifunction steering wheel highlight berada pada gear yang diinginkan.
• Tekan tombol Up atau Down pada multifunction steering wheel. Please apply clutch muncul pada display.
• Tekan pedal clutch.
• Tekan tombol Plus pada multifunction steering wheel sampai highlight berada pada  posisi Yes.
• Tekan tombol Up atau Down pada multifunction steering wheel. Transmission control melakukan perpindahan gear sesuai gear yang dipilih.
• Lepas pedal clutch perlahan kemudian tekan accelerator pedal.

INS akan menampilkan Driving in emergency running mode, restricted gear selection only posible.

Note :

Transmission back up mode dapat dipakai jika :

1. Kerusakan pada CPU GS control unit (A16)
2. Kerusakan pada gear lever (A15)
3. Kerusakan padal clutch travel sensor (B2)
4. Kesalahan komunikasi pada transmission CAN (CAN5)
5. Kerusakan pada drive control unit (FR)

Jika cara diatas tidak berhasil, gunakan langkah terakhir yaitu Manual Emergency Shifting
